摄像机电源学习
当我们买到摄像机以后
第一步就是接线
本期康康将为大家带来接线专题
首先
我们就来看看
当我们第一次拿到摄像机后
如何给设备进行电源接线
以下2个名词必须先掌握
常见供电方式有：直流供电和交流供电；
DC表示设备支持直流供电
AC表示设备支持交流供电
标签哪里找？
摄像机机身上会贴有带有设备型号等参数的白色标签，设备包装盒标签上也有。
如何通过标签确认供电方式？

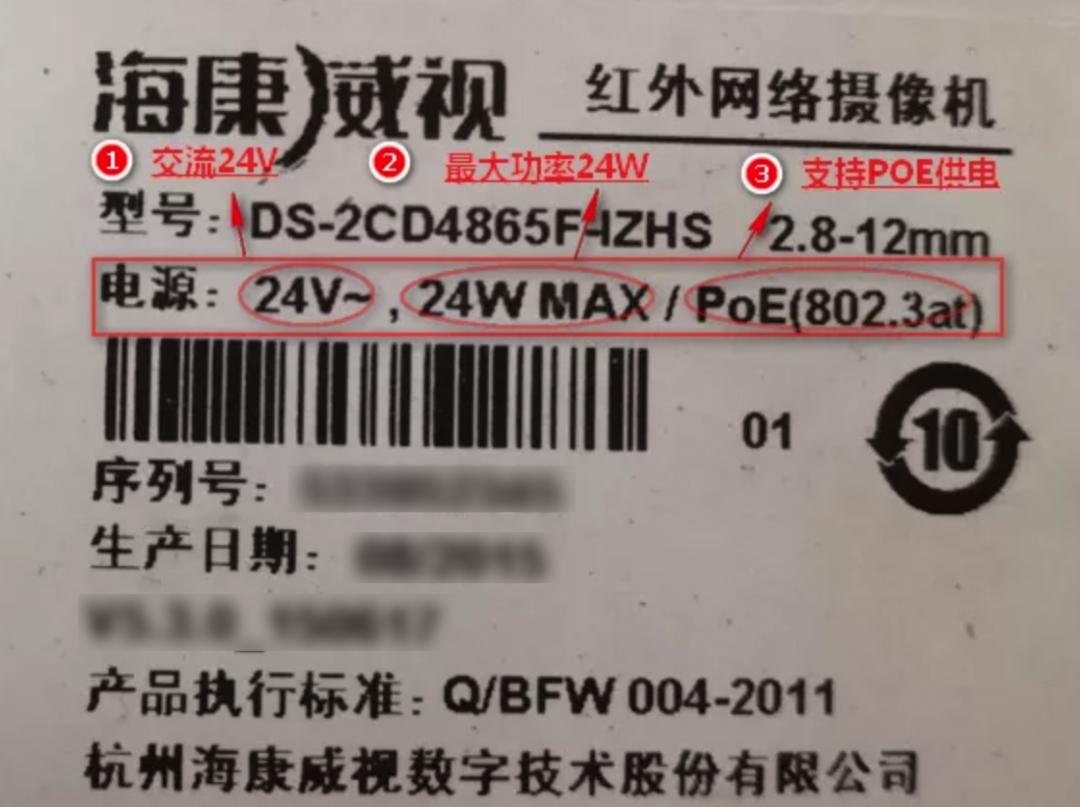

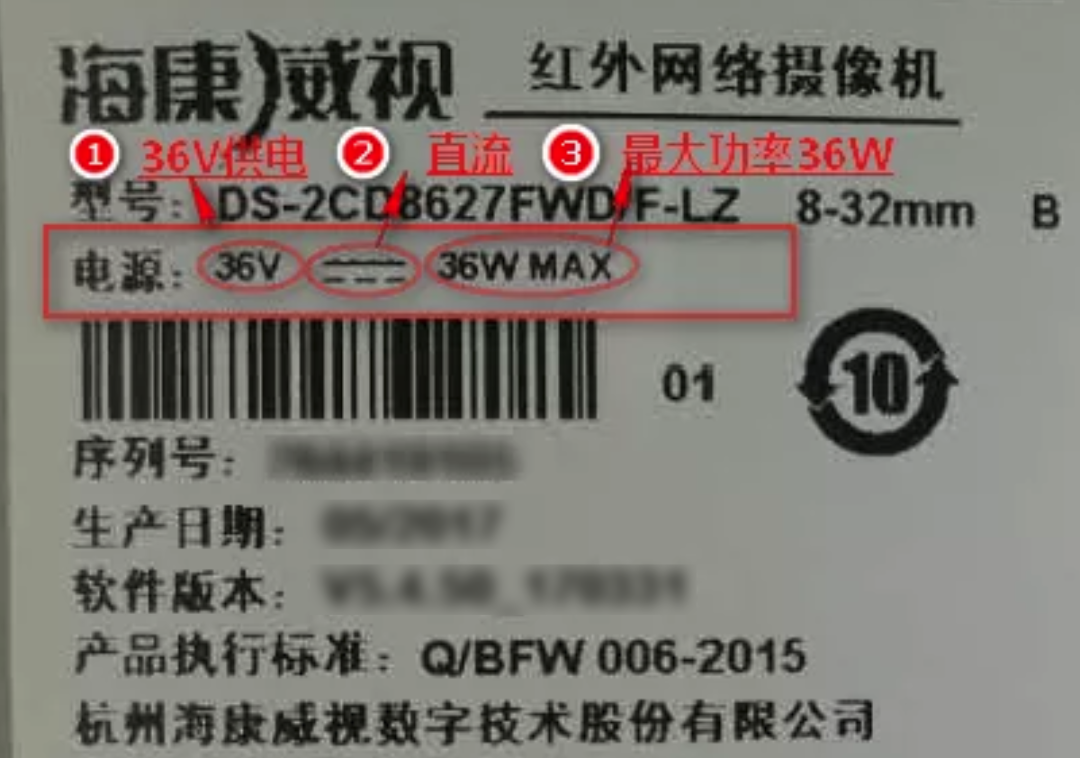

如下图一和图二所示可以很直观的判断设备的供电方式：
摄像机供电接口上一般会有刻印的字体或贴有标签，标注了设备的供电方式：
我们在知道了自己摄像机的供电类型后
就可以开始给摄像机电源接线了
我们先来了解一个基础概念：
交流供电，电源接线不区分正负极
直流供电，电源接线需要注意区分正负极

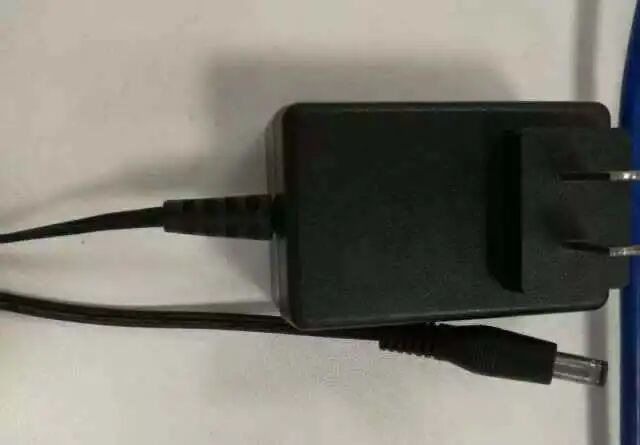

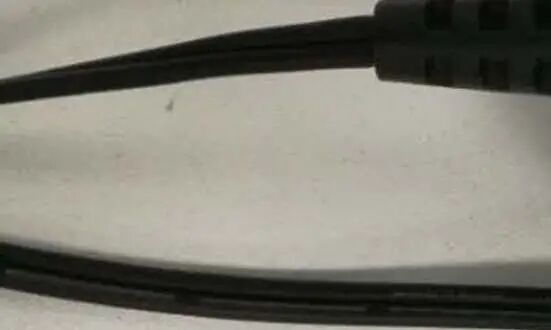

一般海康电源适配器剪断后，全黑的线是负极，黑白相间的线是正极。

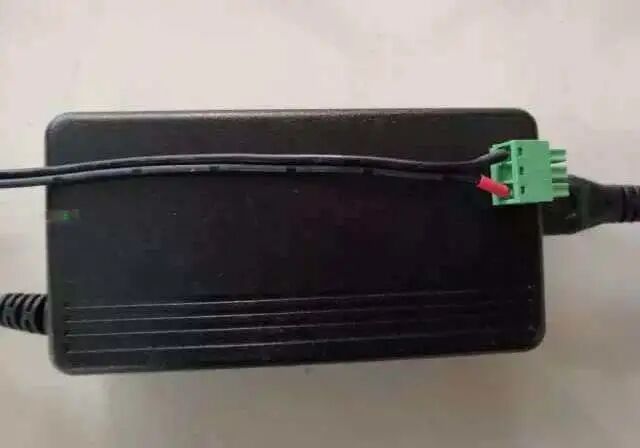

黑色是负极，红色是正极。
鉴于电源适配型号不一样对线的定义不一样，建议最好使用万用表测正负极。

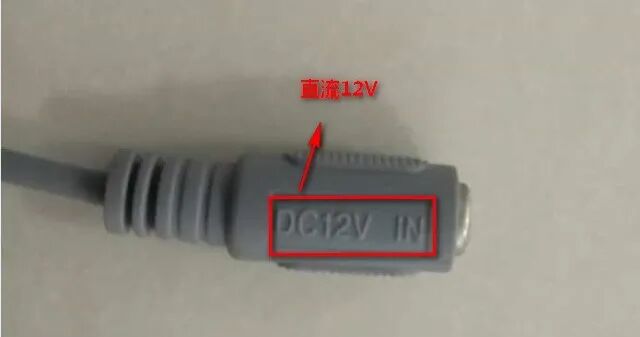

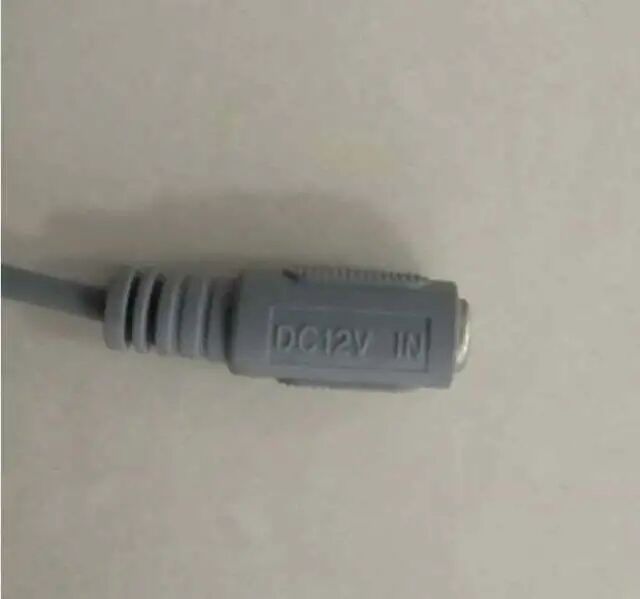

此种接口是常见的圆口供电接头，接头上会刻有供电标准，图上实物所示为：DC12V供电，找到匹配的电源直接供电即可。

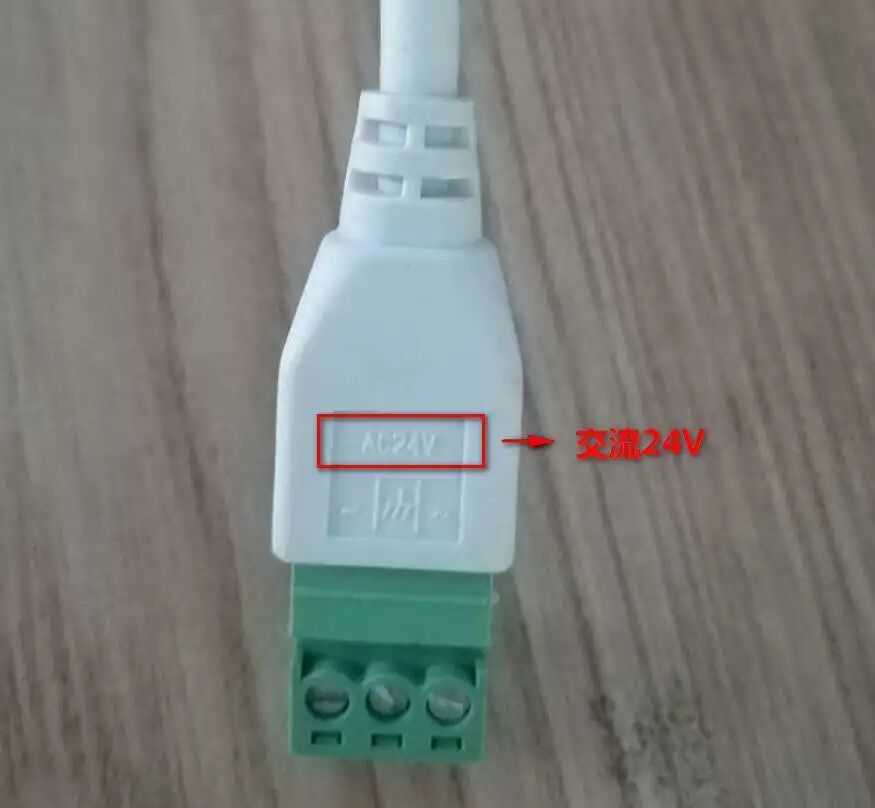

此种接口为绿色接线端子，接头上刻有字体，如图上实物所示为：AC24V供电。中间是公共接地口，左右两边为供电两极接口，接线不区分正负极。
此种供电接线头需要用一字螺丝刀将接线柱上的螺丝拧松，将电源线插入接线柱口，再将螺丝拧紧。

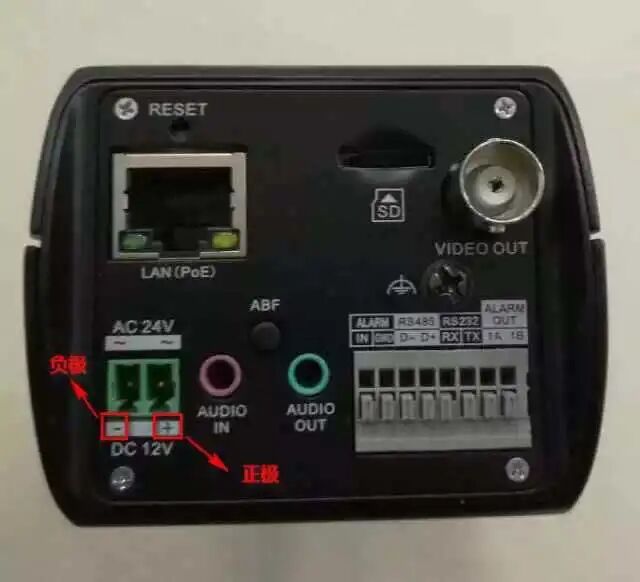

设备供电口是内嵌在机身尾部。供电接口标注有AC24V和DC12V，表示此款设备支持2种供电方式。使用直流方式供电时需要注意区分正负极，如图标注所示，左边接口为负极，右边接口为正极。
|
